产品概述
300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。
选用300X缓闭止回阀可以防止水锺水击的产生，以达到缓闭消声的效果。当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
300X缓闭式止回阀利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

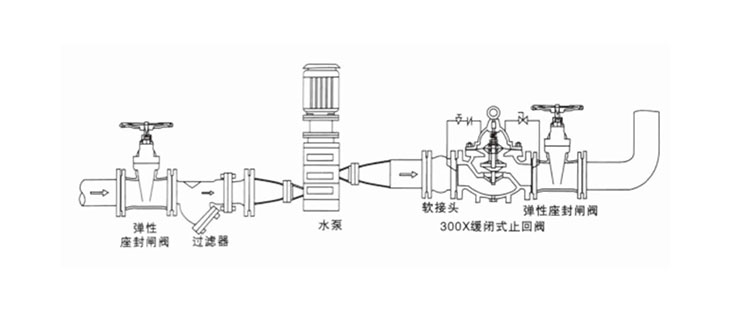

安装示意图

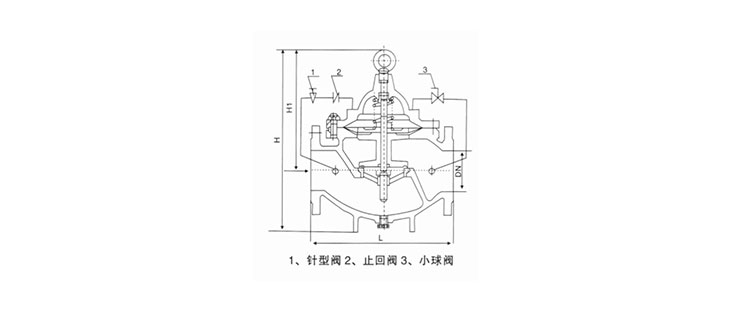

主要连接外形尺寸
| 公称通径 DN(mm) | 尺寸(mm) | |||||
| L | H1 | H | A1 | A | F | |
| 50 | 200 | 137 | 225 | 210 | 320 | 168 |
| 65 | 220 | 145 | 270 | 215 | 330 | 180 |
| 80 | 240 | 178 | 289 | 220 | 330 | 210 |
| 100 | 265 | 232 | 375 | 230 | 410 | 284 |
| 125 | 290 | 286 | 420 | 245 | 420 | 310 |
| 150 | 330 | 318 | 450 | 260 | 420 | 370 |
| 200 | 385 | 413 | 722 | 280 | 430 | 463 |
| 250 | 480 | 502 | 769 | 300 | 450 | 525 |
| 300 | 540 | 600 | 906 | 320 | 460 | 625 |
| 350 | 600 | 628 | 1480 | 340 | 470 | 705 |
| 400 | 690 | 677 | 1027 | 360 | 480 | 778 |
| 450 | 730 | 677 | 1027 | 380 | 480 | 778 |
| 500 | 780 | 750 | 1110 | 410 | 780 | 690 |
| 600 | 860 | 850 | 1286 | 456 | 888 | 785 |
 |
