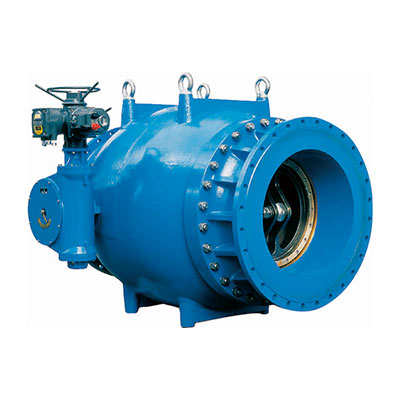

LHS941X电动活塞式调流调压阀

产品概述

电动活塞式调流调压阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构，关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰连接，法兰连接尺寸、结构长度符合相应GB的要求。

活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。

活塞式控制阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。

活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。

活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。

活塞式控制阀在最大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。

活塞式控制阀的电动装置采用机电一体化设计， 配置现地操作控制箱。传动装置有以下性能：

1、阀门过载保护；

2、阀门行程保护；

3、手动/电动切换装置；

4、阀门开度位置指示装置；

5、阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求。

主要连接外形尺寸
