产品概述
400X流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。400X-流量控制阀一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，最大限度地减小能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。广泛用于高层建筑、生活区等供水管网系统及城市供水工程中。

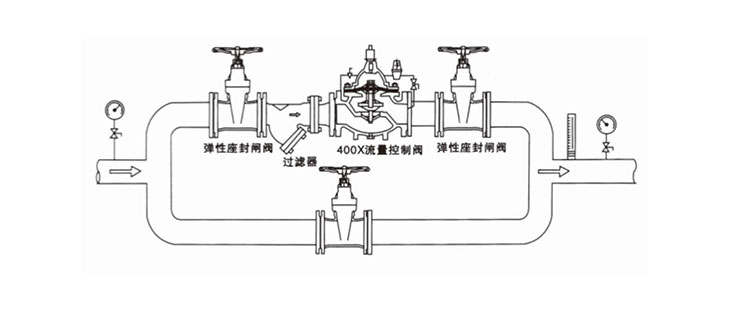

安装示意图

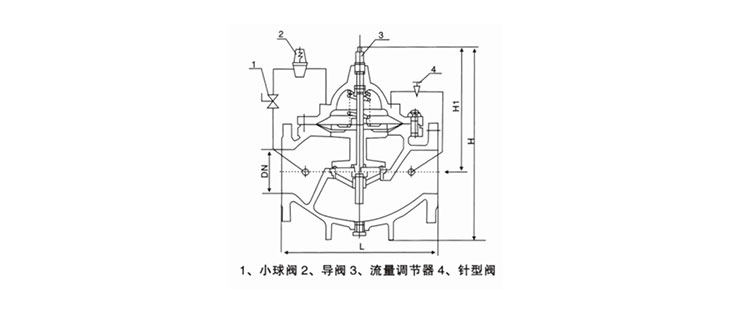

主要连接外形尺寸
| 公称通径 DN(mm) | 尺寸(mm) | ||||
| L | H1 | H | F1 | F | |
| 50 | 200 | 278 | 395 | 155 | 330 |
| 65 | 220 | 298 | 405 | 165 | 350 |
| 80 | 240 | 313 | 430 | 175 | 365 |
| 100 | 265 | 350 | 510 | 195 | 410 |
| 125 | 290 | 365 | 560 | 220 | 455 |
| 150 | 330 | 420 | 585 | 230 | 475 |
| 200 | 385 | 450 | 675 | 255 | 530 |
| 250 | 480 | 470 | 730 | 300 | 623 |
| 300 | 540 | 490 | 760 | 340 | 700 |
| 350 | 600 | 526 | 840 | 415 | 840 |
| 400 | 690 | 570 | 910 | 430 | 880 |
| 450 | 730 | 570 | 910 | 430 | 880 |
 |
