500X泄压阀、持压阀

产品概述

500X泄压/持压阀由主阀、导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；作持压阀用时，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

其工作原理，当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。当导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。500X泄压阀、持压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

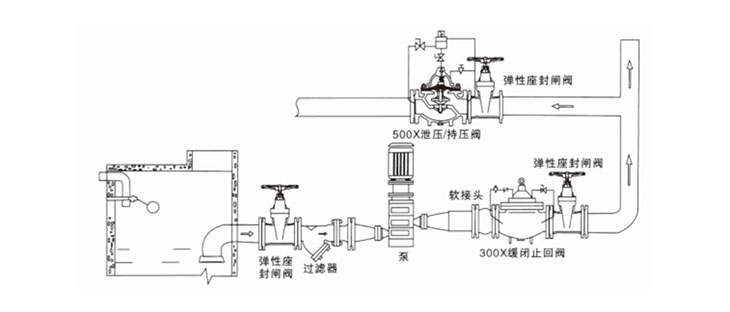

安装示意图

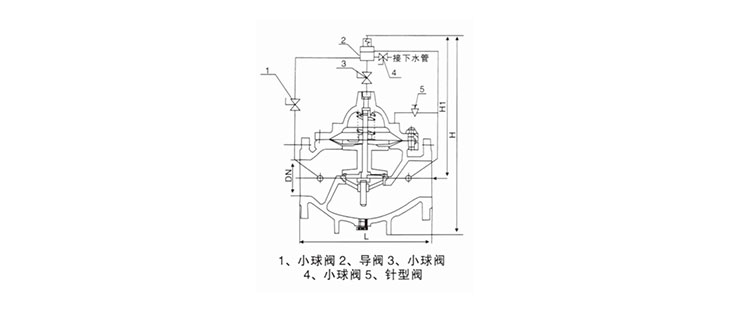

主要连接外形尺寸
