产品概述
JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处，防止介质倒流、水锤及水击现象的智能型阀门。JD745X隔膜式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用DN600口径以下的阀门。

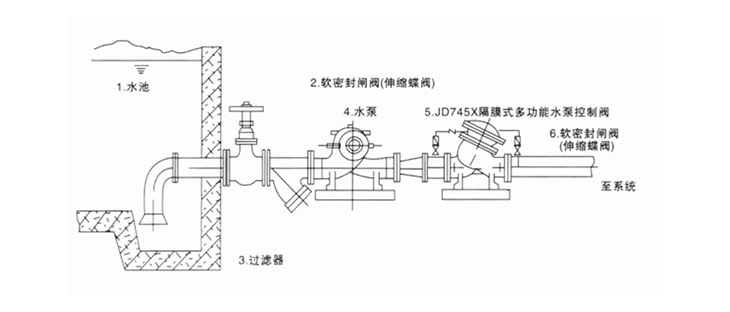

安装示意图

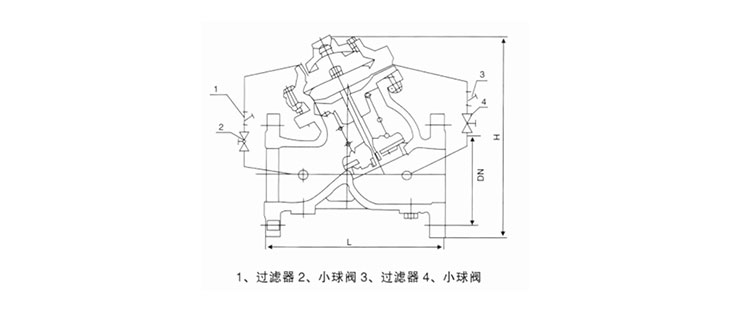

主要连接外形尺寸
| 公称通径 DN(mm) | L | H | D1 | D2 | N-φd | ||||||
| 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 215 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 245 | 364 | 200 | 200 | 200 | 160 | 160 | 180 | 8-18 | 8-18 | 8-18 |
| 100 | 290 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 335 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
| 150 | 350 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 430 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
| 250 | 500 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 540 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 560 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 12-26 | 16-33 |
| 400 | 650 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 710 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 770 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 890 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
| 700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1125 | 1050 | 28-33 | |||||
| 1000 | 1320 | 2400 | 1230 | 1255 | 1160 | 28-36 | |||||
 |
