产品概述
本公司生产的HH46X、HH48X、HH49X系列微阻缓闭蝶式止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有效的节能效果等特点。

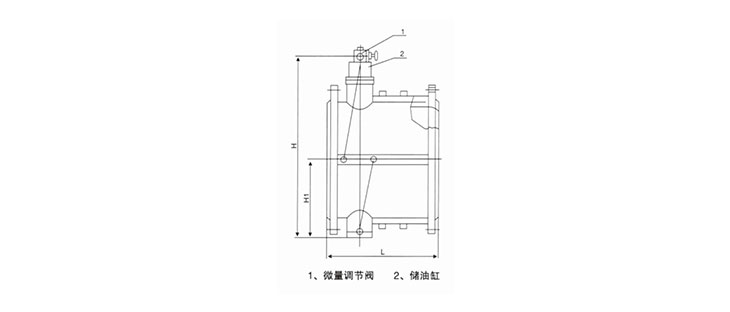

安装示意图
主要技术参数
| 公称压力 | 1.0～2.5MPa |
| 公称通径 | 40～1000mm |
| 缓闭时间 | 3~60s |
| 适用介质 | 清水、污水、海水 |
| 适用温度 | 0～80℃（如需要，可达200℃） |
| 法兰标准 | GB/T 17241.6、GB/T 9113 |
| 试验标准 | GB/T 13927、API 598 |
主要零部件材料
| 零件名称 | 材料 |
| 阀体 | 铸铁、铸钢 |
| 阀瓣 | 碳钢 |
| 阀杆、油缸、活塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 丁腈橡胶 |
主要连接外形尺寸
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 公称通径 DN(mm) | 尺寸(mm) | ||||
| L | H | H1 | L | H | H1 | |||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | |
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | |
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | |
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | |
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | |
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | |
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | |
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | |
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | |
 |
