产品概述
HC42X(DRVZ)静音止回阀静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失小，阀瓣启闭行程短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。
HC42X、DRVZ静音式止回阀主要用于给排水、消防、暖通、工业等系统，可安装于水泵出口处，以防止倒流及水锤对水泵的损害。

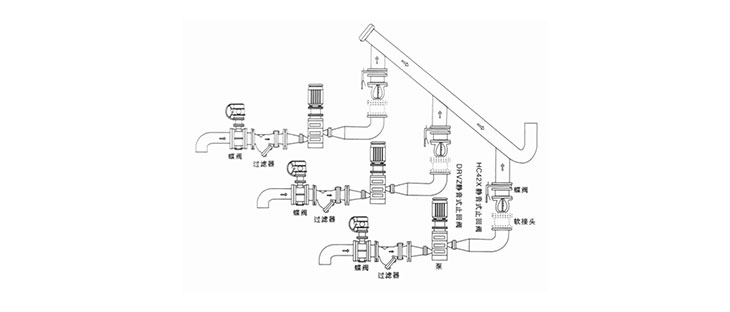

安装示意图
主要技术参数
| 公称压力 | PN 1.0～2.5MPa |
| 公称通径 | DN 50～350mm |
| 适用介质 | 水、油品、污水、海水 |
| 适用温度 | 0～80℃ |
| 法兰标准 | GB/T 17241.6、GB/T 9113 |
| 试验标准 | GB/T 13927、API598 |
主要零部件材料
| 零件名称 | 材料 |
| 阀体、导流体 | 灰铸铁、球墨铸铁 |
| 阀座、轴承、阀瓣、轴 | 铝青铜或不锈钢 |
| 弹簧 | 不锈钢 |
主要连接外形尺寸
| 公称通径 DN(mm) | L |
| 40 | 100 |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 250 |
| 150 | 265 |
| 200 | 290 |
| 250 | 330 |
| 300 | 350 |
| 350 | 380 |
| 400 | 405 |
| 450 | 430 |
| 500 | 455 |
 |
