YQ98001型(20001)过滤活塞式可调减压阀

产品概述

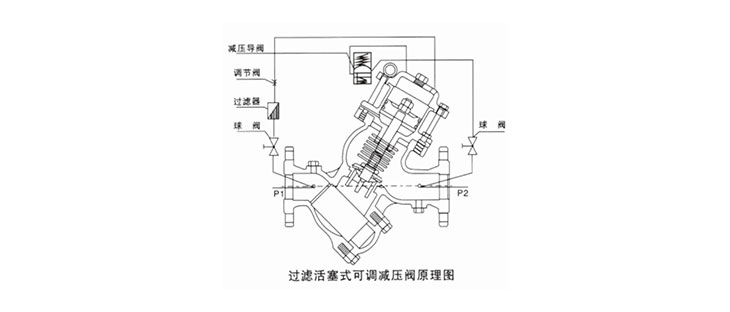

YQ98001过滤活塞式减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针型阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变。亦不因主阀出口流量的变化而改变，安全可靠的将出口压力维持在设定值上。

YQ98001型(20001)过滤活塞式可调减压阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统。

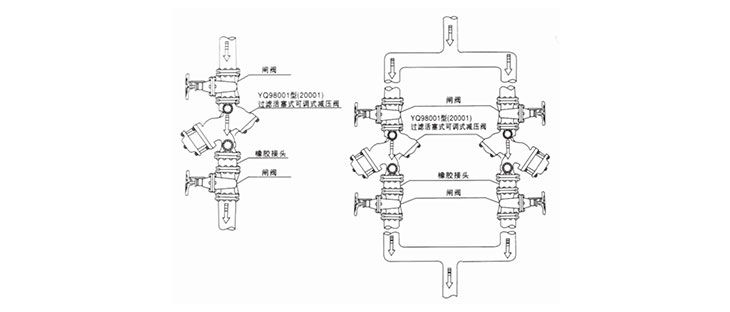

安装示意图

主要技术参数

主要连接外形尺寸
